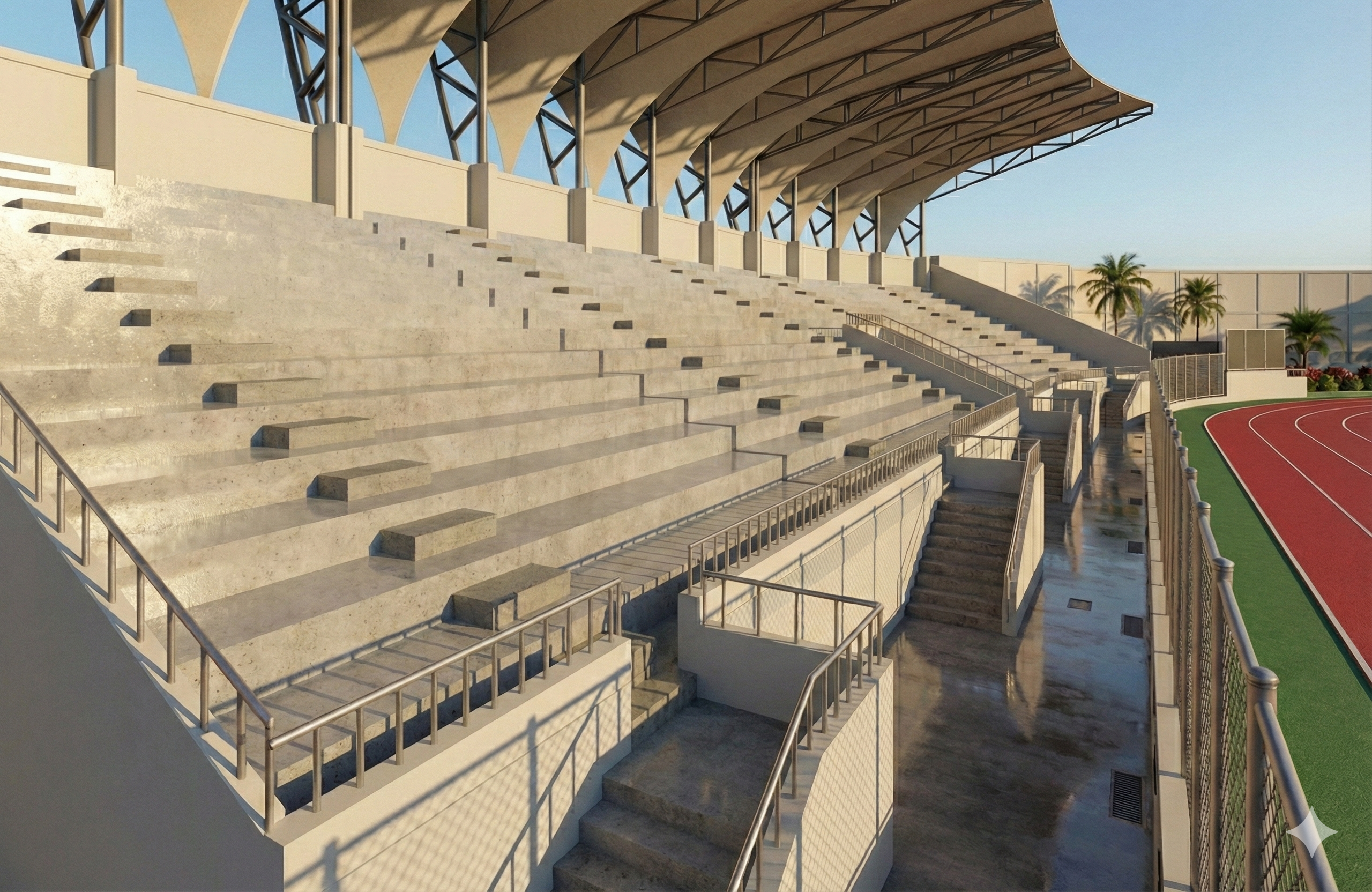

Estadio Municipal de Chepén · Infraestructura deportiva · inversión pública

Consultoría BIM para un expediente técnico de inversión pública

  • Revit
  • Navisworks
  • Dynamo
  • FrataTools
Estadio Municipal de Chepén — Infraestructura deportiva · inversión pública

LOD 3

modelado hasta el acero de refuerzo

3

frentes a cargo: modelado, metrados y planos

Desafío

El expediente técnico debe elaborarse a partir de modelos BIM, con coordinación entre especialidades, planos consistentes y metrados que puedan verificarse durante la revisión.

Solución

Como consultores BIM, asumimos el modelado BIM, la extracción de metrados y la generación de planos durante la elaboración del expediente. Desarrollamos un modelo por especialidad: estructuras, arquitectura, instalaciones eléctricas, instalaciones sanitarias, comunicaciones y evacuación y señalización, todos en LOD 3 y, en estructuras, hasta el acero de refuerzo. Trabajamos junto a los especialistas diseñadores, con add-ins propios para llenar la información de los modelos y exportar los metrados, y federamos los modelos para coordinarlos. Los modelos se vinculan además al cronograma para la simulación 4D de la secuencia constructiva.

Resultado

El servicio se encuentra en ejecución. Los planos y metrados se generan desde los modelos, con trazabilidad por elemento, lo que facilita mantener la documentación coordinada a medida que el diseño evoluciona.

Leer el caso completo

Consorcio Trece de Octubre · Edificio institucional de oficinas

Modelado BIM, coordinación y metrados para expediente técnico

  • Revit
  • Navisworks
  • Trimble Connect
  • FrataTools
Consorcio Trece de Octubre — Edificio institucional de oficinas

LOD 3

modelos del expediente definitivo

1

fuente de información: el modelo

Desafío

El expediente técnico debía desarrollarse con metodología BIM bajo un Plan de Ejecución BIM alineado a la ISO 19650: modelos de anteproyecto en LOD 2, modelos del expediente definitivo en LOD 3 para todas las especialidades y metrados obtenidos del modelo, todo con comunicación fluida con los especialistas diseñadores.

Solución

Elaboramos el Plan de Ejecución BIM y conformamos un equipo BIM remoto dedicado que acompañó a los especialistas durante el diseño. Modelamos en Revit arquitectura, estructuras e instalaciones, coordinamos interferencias en Navisworks en sesiones de trabajo con las especialidades y compartimos modelos y documentos en Trimble Connect como entorno común de datos. Los metrados de estructuras se obtuvieron del modelo, ordenados según el itemizado del presupuesto en Excel y contrastados con metrados manuales, y vinculamos el modelo al cronograma para la simulación 4D de la secuencia constructiva.

Resultado

La documentación gráfica del expediente se generó desde modelos coordinados, con mejor compatibilidad entre especialidades y metrados trazables al modelo, evitando los retrabajos de un flujo basado solo en CAD.

Puente Goquete · Anexo Beirut, Corosha, Bongará, Amazonas · Puentes e infraestructura vial

Expediente técnico de un puente vehicular desarrollado desde modelos BIM

  • Revit
  • FrataTools
Puente Goquete · Anexo Beirut, Corosha, Bongará, Amazonas — Puentes e infraestructura vial

13.80 m

de luz, sección compuesta acero–concreto

HL-93

sobrecarga de diseño, dos carriles

120

días calendario de ejecución de obra

Desafío

Renovación del puente vehicular Goquete en la vía departamental AM-106 (Km 08+905, Anexo Beirut, distrito de Corosha, provincia de Bongará, Amazonas; CUI 2718725), para el Gobierno Regional de Amazonas a través de la DRTC Amazonas. El expediente debía resolver un puente de sección compuesta de 13.80 m de luz, con sus accesos, enrocado de protección y señalización, diseñado según el Manual de Puentes del MTC y AASHTO LRFD, manteniendo coherencia entre la geometría modelada y los planos.

Solución

Convertimos los criterios de diseño del consultor en modelos BIM del puente: superestructura simplemente apoyada de un tramo con vigas metálicas y losa de concreto f'c=280 kg/cm², calzada de 6.00 m para dos carriles, veredas y barandas metálicas, apoyos de neopreno y juntas metálicas; subestructura con dos estribos y zapatas de concreto armado f'c=280 kg/cm² y losas de aproximación f'c=210 kg/cm². Desde esos modelos generamos el perfil longitudinal, la sección típica, vistas y planos del expediente, reduciendo el trabajo manual en CAD.

Resultado

Expediente técnico con un presupuesto total de obra de S/ 1'529,137.93 (costo directo S/ 1'346,664.84 y costos indirectos de 13.55 %), con ejecución por administración directa y un plazo de obra de 120 días calendario. La documentación se generó desde los modelos, con planos coordinados y preparados para revisión técnica.

Diseñador Independiente · Infraestructura

Automatización BIM e interoperabilidad entre plataformas

  • Revit
  • Tekla
  • C#

0

remodelado manual

1

add-in a medida (Tekla → Revit)

Desafío

El diseñador trabajaba su flujo de modelado estructural en Tekla; sin embargo, su cliente requería que la información fuera entregada en Revit. Esto generaba el riesgo de duplicar esfuerzos, rehacer modelos y perder información geométrica o de atributos durante el proceso de migración.

Solución

Se desarrolló un add-in personalizado para Revit capaz de extraer información geométrica y atributos desde Tekla, permitiendo recrear los aceros de refuerzo en Revit con la misma geometría y parámetros principales. Esta solución evitó rehacer manualmente el modelo, conservó la información técnica relevante y permitió adaptar el flujo de trabajo del diseñador a los requerimientos específicos de su cliente.

Resultado

Se logró transferir el modelo de acero de Tekla a Revit de forma eficiente, reduciendo significativamente los tiempos de producción y minimizando errores por reproceso manual. La automatización permitió entregar el modelo en la plataforma requerida sin perder el valor técnico del trabajo previamente desarrollado.
