AutoStirrups - Distribucion automatica de estribos

AutoStirrups automatiza la generacion de estribos en elementos estructurales de concreto a partir de una configuracion paramétrica o de estribos ya modelados. Esta herramienta acelera el detallado y reduce variaciones manuales entre elementos similares.

Descripcion General

El add-in permite elegir entre creacion automatica o distribucion basada en un estribo existente del modelo. Incluye configuracion de barras, recubrimientos, offsets, espaciamientos uniformes o por zonas, rango de distribucion y escritura opcional de resultados en parametros.

Caracteristicas Clave

• Dos fuentes del estribo: "Auto Crear" arma la forma segun la configuracion de barra/recubrimiento; "Desde Modelo" copia un estribo existente como plantilla.
• Configuracion de barras y recubrimiento: Tipo de barra, tipo de recubrimiento y gancho inicio/final.
• Modos de espaciamiento: Uniforme, Extremos + Centro (zonas simetricas en los extremos mas relleno central) y Personalizado (tabla de zonas).
• Limites de cara y rango personalizado: Acota la zona de distribucion seleccionando caras o puntos de inicio/fin.
• Salida en RebarSet unico o multiple.
• Escritura en parametro: Puede escribir el texto de distribucion y/o un valor de capa en parametros del elemento.
• Perfiles: Guarda y reutiliza una configuracion completa.

Requisitos

• Funciona sobre elementos estructurales que pueden alojar un estribo (columnas, vigas y elementos de concreto similares).
• El modo "Desde Modelo" requiere que el/los estribo(s) de referencia tengan forma definida (shape-driven); el refuerzo de forma libre es rechazado.

Procedimiento de Uso

1. Abrir Crear Estribos desde el panel Structure en la cinta Frata.

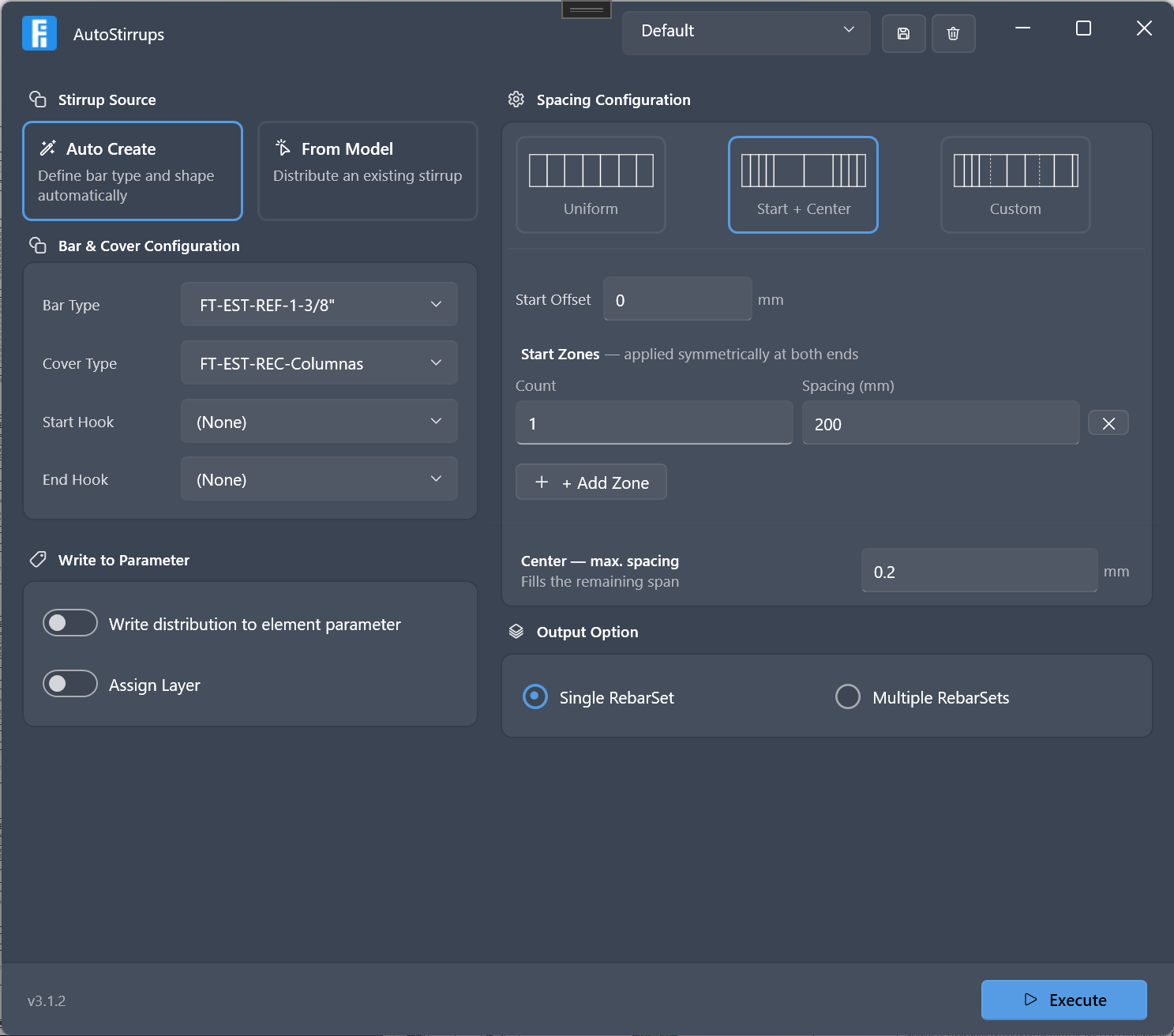

2. En la pestaña Configuración, dentro de Fuente del Estribo elegir Auto Crear (define tipo y forma automáticamente) o Desde Modelo (distribuye un estribo existente) — para Desde Modelo, presionar Seleccionar Estribo y elegir uno o mas estribos de referencia.
3. Configurar Configuración de Barras (tipo de barra, tipo de recubrimiento, gancho inicio/final) y Desplazamientos.
4. Cambiar a la pestaña Espaciamiento y límites y elegir un modo de espaciamiento: Uniforme (un solo valor de espaciado), Extremos + Centro (zonas de inicio simétricas mas un espaciado máximo central que rellena el tramo restante), o Personalizado (armar una tabla de zonas con + Añadir Zona, cada fila con su cantidad y espaciado).
5. Opcionalmente, acotar la zona seleccionando una o dos caras (nota: esta seccion de la ventana aun no esta traducida al español — ver mas abajo), o usar Rango de Distribución para indicar puntos de inicio/fin.
6. Elegir la opcion de salida: RebarSet Único o Múltiples RebarSets.
7. Opcionalmente activar Escribir en Parámetro para guardar el texto de distribucion en un parametro del elemento (con unidad, decimales y vista previa), y/o Asignar Capa para escribir un valor por defecto en un parametro de capa.
8. Guardar la configuracion como perfil si planea reutilizarla, luego presionar Ejecutar. Un mensaje de confirmacion indica cuantos estribos fueron creados.

Recomendaciones

• Si un estribo de referencia en modo "Desde Modelo" no tiene forma definida, se rechaza con un mensaje que identifica el estribo que fallo.
• "Eliminar estribo(s) modelo" borra el estribo de referencia original una vez creados los nuevos — confirme que esto es lo esperado antes de ejecutar.
• Guarde como perfil las configuraciones de barra/recubrimiento/espaciado que use con frecuencia, en lugar de rehacerlas en cada elemento.

Preguntas Frecuentes

¿Cual es la diferencia entre "Auto Crear" y "Desde Modelo"? Auto Crear arma la forma del estribo segun la configuracion de barra/recubrimiento/gancho del dialogo. Desde Modelo copia la geometria de un estribo existente que usted selecciona en el modelo y la usa como plantilla.

Me aparece el mensaje "El refuerzo '...' no se pudo distribuir. No fue modelado como un elemento con forma definida." ¿Que significa? El estribo seleccionado en modo "Desde Modelo" es refuerzo de forma libre, no shape-driven. Solo se pueden usar como plantilla estribos o barras estandar con forma definida.

¿Cual es la diferencia entre el espaciamiento "Extremos + Centro" y "Personalizado"? "Extremos + Centro" aplica la misma zona de forma simetrica en ambos extremos y rellena el tramo restante con un unico espaciado maximo. "Personalizado" permite armar una secuencia arbitraria de zonas, cada una con su propia cantidad y espaciado, para distribuciones asimetricas.

¿Puedo reutilizar la misma configuracion en otros elementos? Si — guarde la configuracion actual como perfil en la parte superior del dialogo y seleccionelo nuevamente la proxima vez que abra Crear Estribos.
