Footing Rebar - Armado de zapatas aisladas

Footing Rebar automatiza la generacion de refuerzo para zapatas aisladas en Revit. La herramienta permite configurar mallas inferiores y superiores, barras por direccion, recubrimientos y asignacion de capas para acelerar el detallado estructural.

Descripcion General

El add-in trabaja sobre una o varias zapatas aisladas seleccionadas y crea juegos de armadura a partir de una configuracion parametrica. El usuario define tipo de recubrimiento, barras, espaciamientos, ganchos y si la zapata tendra solo malla inferior o malla inferior y superior.

Caracteristicas Clave

• Seleccion de zapatas aisladas: Procesa una o varias zapatas estructurales compatibles en una sola ejecucion.
• Configuracion de mallas: Solo malla inferior, o malla inferior mas superior.
• Control por direccion: Tipo de barra, espaciamiento y gancho configurados de forma independiente por direccion (o reutilizando la configuracion de la Direccion 1 en la Direccion 2).
• Asignacion de capa: Puede escribir un valor de capa por defecto en un parametro seleccionado.

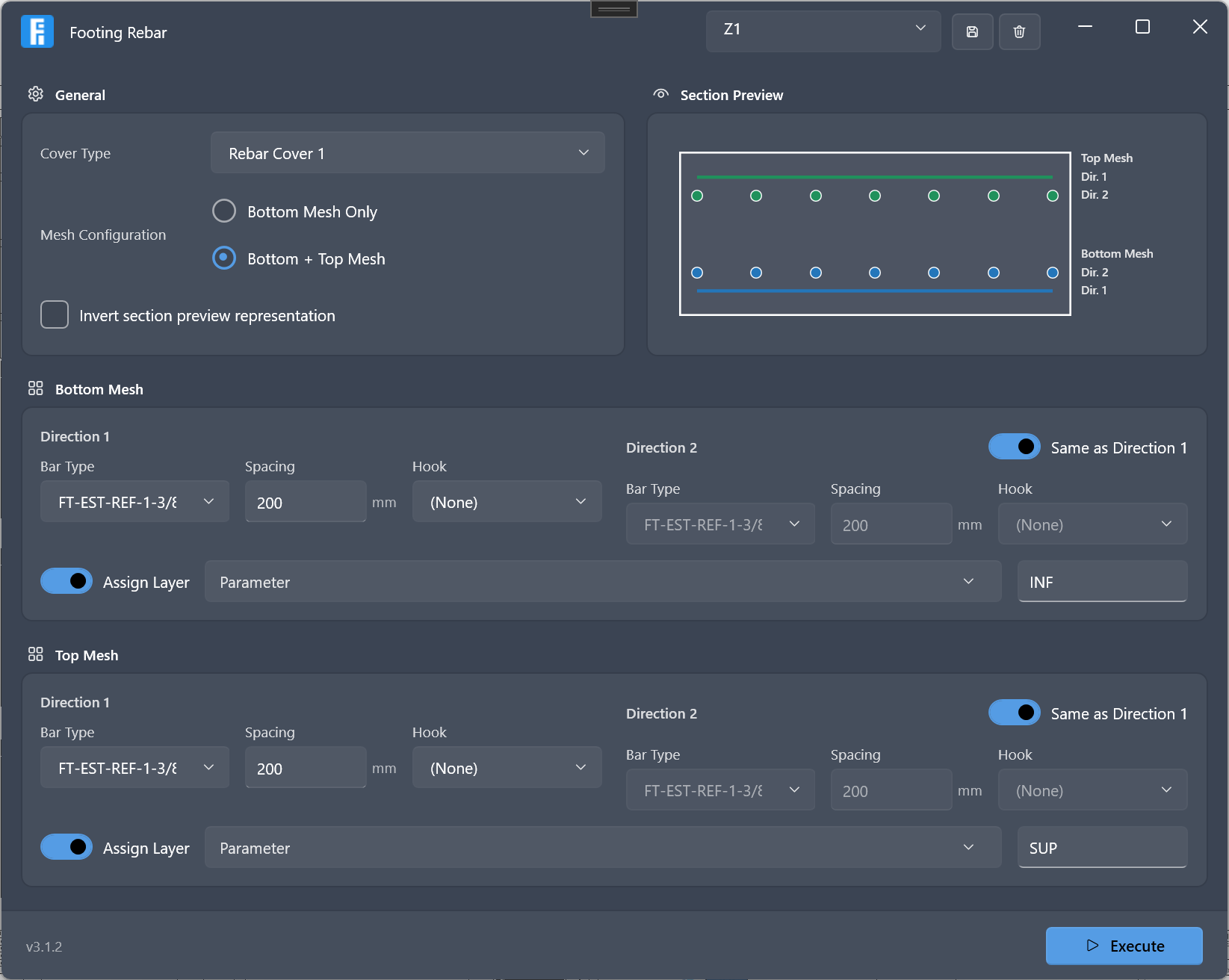

• Vista previa de seccion: Una vista previa grafica tipo corte muestra la disposicion de la malla antes de crear nada en el modelo.
• Perfiles: Guarda y reutiliza una configuracion completa.

Requisitos

• Funciona sobre zapatas estructurales aisladas con geometria solida valida; otros tipos de zapata o geometria invalida no producen armadura.

Procedimiento de Uso

1. Abrir Footing Rebar desde el panel Structure en la cinta Frata.
2. En General, definir el Tipo de Recubrimiento.
3. En Configuración de Malla, elegir Solo Malla Inferior o Malla Inferior + Superior.
4. Configurar Malla Inferior (y Malla Superior, si esta habilitada): tipo de barra, espaciamiento y gancho para Dirección 1 y Dirección 2 — active Igual a Dirección 1 para copiar esa configuracion en la Direccion 2 en lugar de configurarla por separado.
5. Revisar la Vista de Sección para confirmar la disposicion de la malla; use Invertir representación de la vista previa si la orientacion de la vista previa no coincide con lo esperado.
6. Opcionalmente activar Asignar Capa para escribir un valor por defecto en un parametro de capa.
7. Guardar la configuracion como perfil si planea reutilizarla, luego presionar Ejecutar y seguir la indicacion "Seleccione una o más zapatas aisladas".
8. Un mensaje de confirmacion indica cuantos sets de armadura fueron creados.

Recomendaciones

• Si aparece el mensaje "No se crearon barras. Verifique que los elementos seleccionados sean zapatas aisladas con geometría sólida válida.", verifique la categoria de la zapata y que su geometria no sea degenerada (espesor cero, auto-intersectada, etc.).
• Use la Vista de Sección antes de ejecutar — refleja la configuracion actual de barras/espaciamiento/gancho, por lo que los errores son visibles antes de crear nada en el modelo.
• Guarde como perfil las configuraciones de recubrimiento/barras/malla que use con frecuencia, en lugar de rehacerlas para cada tipo de zapata.

Preguntas Frecuentes

¿Cual es la diferencia entre "Solo Malla Inferior" y "Malla Inferior + Superior"? Solo Malla Inferior crea armadura unicamente para la cara inferior. Malla Inferior + Superior crea ademas una segunda malla, configurable de forma independiente, para la cara superior.

¿La Dirección 2 puede tener barras o espaciamiento distintos a la Dirección 1? Si — cada direccion se configura de forma independiente por defecto. Active "Igual a Dirección 1" solo si desea que la Direccion 2 replique la configuracion de la Direccion 1.

Me aparece el mensaje "No se crearon barras..." ¿Por que? Los elementos seleccionados no son zapatas aisladas o tienen una geometria que la herramienta no puede procesar (no solida, degenerada, etc.). Verifique la categoria del elemento y su geometria antes de reintentar.

¿Puedo reutilizar la misma configuracion de malla en otras zapatas? Si — guarde la configuracion actual como perfil en la parte superior del dialogo y seleccionela nuevamente la proxima vez que abra Footing Rebar.
