GridAssigner - Asignacion automatica de ejes

GridAssigner ayuda a escribir informacion de ejes en parametros del modelo para mejorar trazabilidad y lectura de elementos. Es especialmente util cuando el equipo necesita identificar rapidamente relacion entre elementos y grillas sin completar ese dato a mano.

Descripcion General

El add-in detecta los ejes mas cercanos a cada elemento, genera un texto configurable y lo escribe en un parametro de destino. Ademas, permite clasificacion manual de grillas, inclusion opcional de distancias y sincronizacion automatica cuando los elementos cambian.

Caracteristicas Clave

• Parametro de destino: Escribe el resultado en un parametro de texto elegido por el usuario.
• Formato configurable: Prefijo de eje, separadores para el grupo principal y el perpendicular, y separador de grupos.
• Tolerancias para elementos lineales: Proximidad de ajuste (m) y tolerancia angular (°) para muros, vigas y casos similares.
• Distancia opcional: Incluye la distancia al eje mas cercano, con unidades, decimales y un caracter de encierro.
• Clasificacion manual de ejes: Anule que ejes cuentan como longitudinales o transversales en muros curvos y sistemas radiales, o limpie la clasificacion para volver a la deteccion automatica por angulo.
• Auto Sync: Asigna automaticamente el parametro cuando se crean o mueven elementos de las categorias elegidas.
• Vista previa en vivo del texto de eje generado antes de asignar.

Requisitos

• El parametro de destino debe ser un parametro de texto que exista y sea editable en los elementos a los que se va a asignar.
• Debe existir al menos un eje en el documento.

Procedimiento de Uso

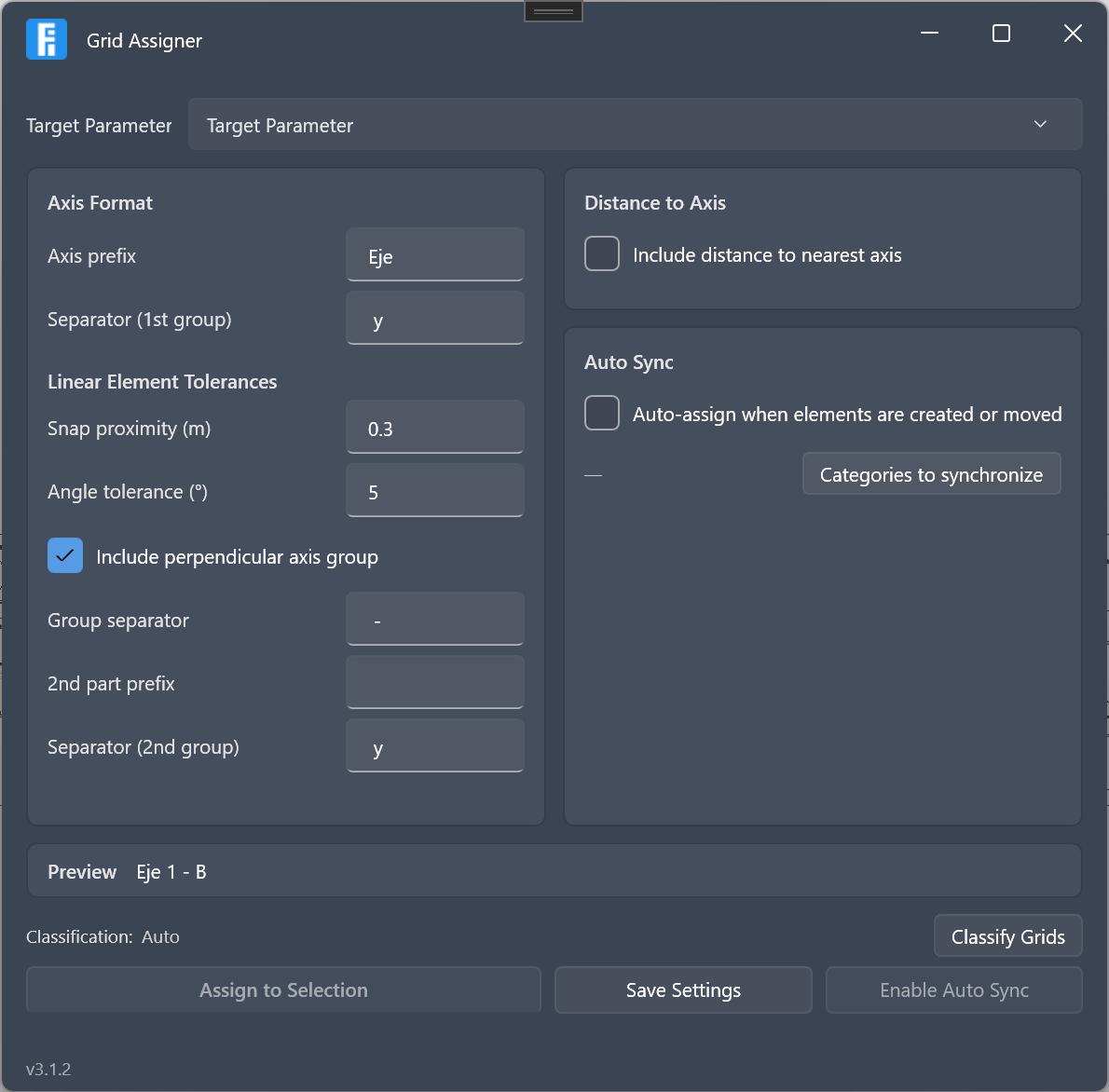

1. Abra GridAssigner desde el panel Model en la cinta Frata.
2. En Parámetro destino, seleccione el parametro de texto que recibira la informacion de ejes.
3. En Formato de Eje, defina el prefijo del eje y los separadores; active Incluir grupo de eje perpendicular si desea representar ambas direcciones de eje.
4. En la seccion de tolerancias para elementos lineales (esta seccion aun no esta traducida al español — ver nota abajo), ajuste la proximidad de ajuste y la tolerancia angular si los valores por defecto no coinciden con el espaciamiento de ejes de su modelo.
5. Opcionalmente active Incluir distancia al eje más cercano en Distancia al Eje, y defina unidades, decimales y un caracter de encierro. Revise la Vista Previa para confirmar el formato antes de asignar.
6. Para elementos en muros curvos o sistemas radiales donde la deteccion automatica no es confiable, use Clasificar Ejes para mover ejes manualmente entre Longitudinales y Transversales, o Limpiar (Auto) para volver a la deteccion por angulo.
7. Seleccione elementos en el modelo y presione Asignar a Selección, o seleccione las categorias a sincronizar y presione Activar Sincronización para mantener el parametro actualizado automaticamente al crear o mover elementos.
8. Presione Guardar Configuración para conservar esta configuracion para la proxima vez.

Recomendaciones

• Ejecute primero un Asignar a Selección manual para confirmar que el formato y las tolerancias se vean bien antes de activar Auto Sync para toda una categoria.
• Los elementos que no se pueden asignar se reportan por separado ("{0} de {1} elemento(s) requieren revision") en lugar de omitirse silenciosamente — revise esos individualmente en lugar de asumir que toda la pasada tuvo exito.
• Use Clasificar Ejes solo donde la deteccion automatica realmente se equivoca (tipicamente muros curvos o sistemas radiales) — para ejes ortogonales estandar, la deteccion automatica suele bastar.

Preguntas Frecuentes

Me aparece el mensaje "No hay elementos seleccionados. Seleccione elementos en el modelo primero." ¿Por que? Presiono Asignar a Selección sin seleccionar ningun elemento. Seleccione elementos en el modelo y ejecute el comando nuevamente.

Me aparece el mensaje "Parámetro no encontrado en el documento." ¿Por que? El parametro configurado como Parámetro destino no existe en el documento actual (puede haberse eliminado, o esta en un proyecto distinto al que se configuro). Elija un parametro que exista aqui.

Me aparece el mensaje "No se encontraron ejes en el documento actual." ¿Por que? GridAssigner necesita al menos un elemento Grid en el modelo para calcular proximidad — agregue ejes o verifique que esta en el modelo/vista correcto.

Algunos elementos muestran "requieren revision" despues de asignar. ¿Que significa? Cada elemento no asignado tiene un motivo especifico: no se encontraron puntos de referencia validos, no se pudo generar una etiqueta de eje, el parametro destino no existe o es de solo lectura en ese elemento, o fallo la escritura. Revise esos elementos individualmente — la herramienta no adivina un valor si no esta segura.

¿Cuando debo usar Clasificar Ejes en lugar de dejarlo en Auto? Usela cuando un elemento este sobre un muro curvo o en un sistema de ejes radial, donde "el mas cercano por angulo" no coincide de forma confiable con que ejes deben contar como longitudinales o transversales. Para sistemas rectos y ortogonales, Auto normalmente es correcto.

Nota: la seccion "Linear Element Tolerances" (proximidad de ajuste / tolerancia angular) aun no esta traducida al español en esta version del addin y puede mostrarse en ingles o con el nombre interno de la clave.
