Level Mapper - Asignacion y vistas por nivel

Level Mapper ayuda a detectar, escribir y reorganizar informacion de nivel en elementos del modelo. Tambien puede generar vistas por nivel y aplicar codificacion visual o nombres estructurados para flujos de revision y control.

Descripcion General

El add-in permite seleccionar elementos, detectar su nivel objetivo segun distintos modos de calculo y escribir ese resultado en parametros del modelo. Adicionalmente, puede crear vistas 3D por nivel, aplicar colores y apoyarse en BimSyntax para nombres consistentes.

Caracteristicas Clave

• Dos comandos en un boton desplegable: Mapear Nivel (detectar/asignar un nivel por elemento) y Vistas por Nivel (generar vistas 3D y codificacion de color por nivel).
• Mapear Nivel — Automatico: Detecta el nivel objetivo de cada elemento usando Mas Cercano, Superior Cercano o Inferior Cercano, con Desestimar Nivel Cercano opcional y una Tolerancia de distancia.
• Mapear Nivel — Personalizado: Elija manualmente un Nivel Destino para toda la seleccion; los desplazamientos se recalculan para preservar la geometria real de cada elemento.
• Flujo de detectar y luego aplicar: Previsualice resultados en una tabla (Nivel actual, Nivel detectado, Estado) antes de confirmar cualquier cambio.
• Vistas por Nivel: Cree vistas 3D dedicadas por nivel, y opcionalmente coloree elementos directamente o mediante filtros de vista.
• Integracion con BimSyntax (opcional): Nomenclatura estructurada y codigos de nivel para las vistas/filtros generados.
• Perfiles: Guarde y reutilice una configuracion completa.

Requisitos

• La deteccion automatica de Mapear Nivel necesita un parametro de nivel (o similar) editable para reportar, y/o un parametro destino para el texto mapeado.
• La nomenclatura BimSyntax en Vistas por Nivel es opcional y solo relevante si tambien usa BimSyntax para sus estandares de nomenclatura.

Procedimiento de Uso

Mapear Nivel

1. Abra Mapear Nivel desde el boton desplegable Level Mapper en el panel Model (cinta Frata).
2. Elija el Tipo de Mapeo: Nivel Automatico o Nivel Personalizado.

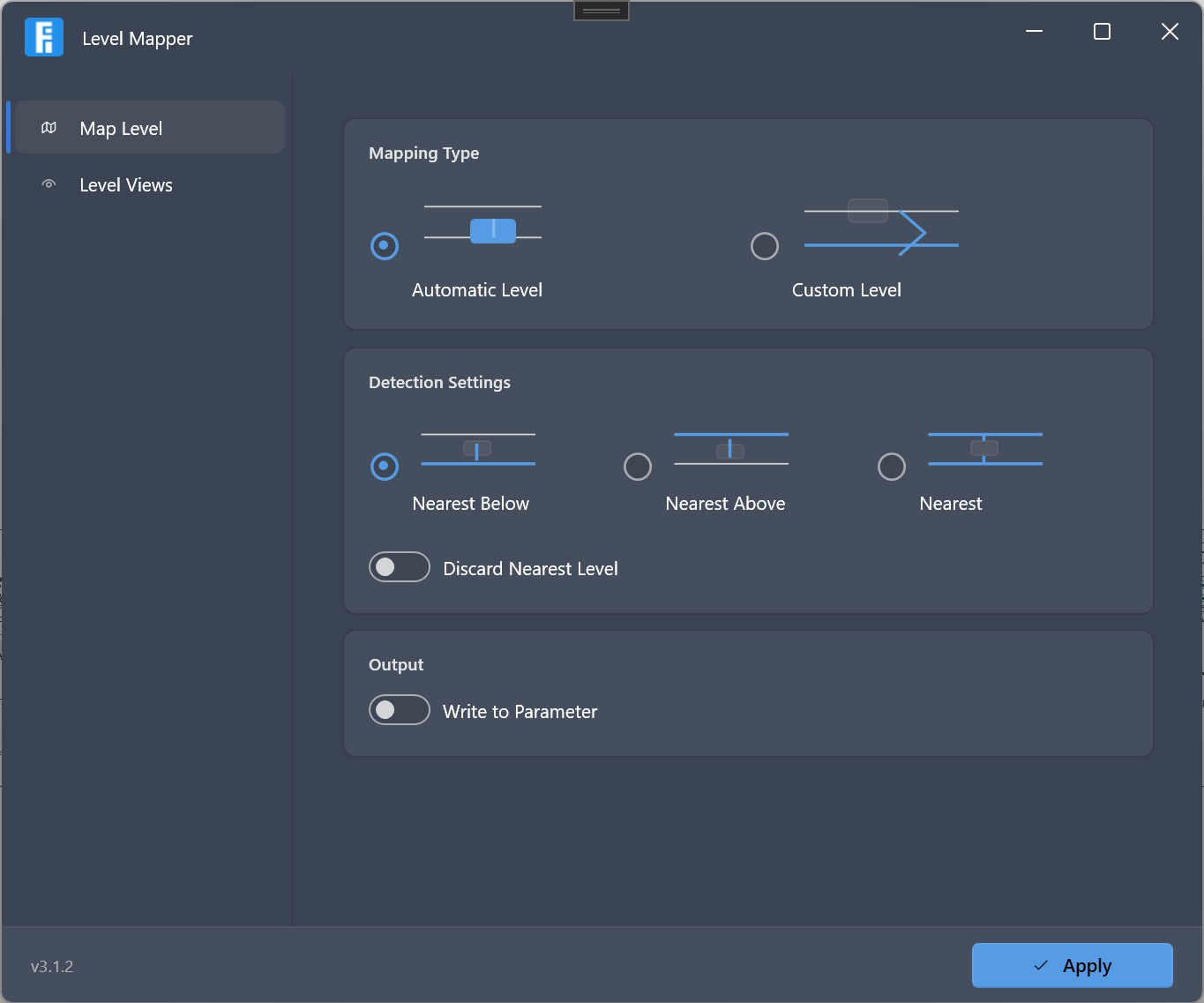

3. Para Automatico: elija un Modo de Deteccion (Mas Cercano, Superior Cercano, Inferior Cercano), active opcionalmente Desestimar Nivel Cercano, defina una Tolerancia, y elija el parametro en Write to Parameter.
4. Para Personalizado: elija un unico Nivel Destino para aplicar a todos los elementos seleccionados.
5. Seleccione elementos y presione Detectar para previsualizar resultados en la tabla — esto es obligatorio antes de aplicar (ver Preguntas Frecuentes).
6. Revise Nivel actual / Nivel detectado / Estado para cada fila, y luego presione Ejecutar (Automatico) o Aplicar (Personalizado).

Vistas por Nivel

1. Abra Vistas por Nivel desde el mismo boton desplegable.
2. Use Show levels para elegir que niveles se incluyen en esta ejecucion.
3. Elija el Modo de Vistas por Nivel: Colorear Elementos (aplica colores directamente a los elementos en las vistas 3D destino), Colorear por Filtros (crea/actualiza filtros de vista en su lugar), o Crear Vistas 3D (solo vistas, sin color).
4. Defina un Base Color y un Color Override por nivel segun necesite, y elija la vista destino — Active View, una Select 3D View especifica, o Generate for All.
5. Opcionalmente active Usar Nomenclatura BimSyntax para asignar un Code estructurado por nivel y previsualizar los nombres resultantes de vistas/filtros.
6. Ejecute el comando — el resultado reporta cuantas vistas se crearon y/o cuantas reglas de color se aplicaron.

Recomendaciones

• En Mapear Nivel, siempre ejecute Detectar antes de Ejecutar/Aplicar — aplicar sin detectar primero no esta permitido (ver Preguntas Frecuentes).
• Use el mapeo Nivel Personalizado cuando necesite mover un conjunto especifico y conocido de elementos a un nivel, en lugar de dejar que la herramienta lo infiera por elemento.
• Guarde un perfil una vez que el modo de deteccion, la tolerancia y el parametro destino esten ajustados, para no reconfigurarlos en cada proyecto.

Preguntas Frecuentes

Me aparece el mensaje "Run Detect first to preview results." ¿Por que? Mapear Nivel requiere ejecutar Detectar y revisar la tabla de vista previa antes de que Ejecutar/Aplicar tenga sentido — esto evita confirmar un mapeo que no ha revisado.

Me aparece el mensaje "No elements selected." ¿Por que? Intento ejecutar la herramienta sin seleccionar ningun elemento. Seleccione elementos en el modelo primero.

Me aparece el mensaje "No writable level parameter was found." ¿Que significa? Ninguno de los elementos seleccionados tiene un parametro relacionado con nivel en el que la herramienta pueda escribir. Verifique que la categoria seleccionada realmente tenga un parametro de nivel editable.

Algunos elementos se reportan como "skipped (parameter not writable)" o "need review." ¿Que paso? El nivel destino o el texto mapeado no se pudo escribir en esos elementos especificos — normalmente porque el parametro es de solo lectura o falta alli. Revise esos elementos individualmente.

¿Cual es la diferencia entre el mapeo Automatico y el Personalizado? Automatico calcula el nivel de cada elemento segun proximidad (Mas Cercano/Superior/Inferior con una tolerancia) y puede diferir por elemento. Personalizado aplica el mismo nivel destino unico a todos los elementos que seleciono, recalculando desplazamientos para mantener su geometria en su lugar.

¿BimSyntax es obligatorio para usar Vistas por Nivel? No — la nomenclatura estructurada via BimSyntax es opcional. Sin ella, Vistas por Nivel igual crea vistas 3D y reglas de color usando su propia nomenclatura por defecto.
