BimSyntax - Estandarizacion de nombres en Revit

BimSyntax centraliza reglas de nomenclatura para vistas, familias, tipos y otros elementos del modelo. Esta herramienta ayuda a mantener consistencia en los nombres, revisar incumplimientos y aplicar cambios masivos segun reglas y catalogos definidos por el equipo.

Descripcion General

El add-in trabaja con categorias, alcances, reglas y catalogos para proponer nombres estructurados y validar si los elementos cumplen con el estandar definido. Tambien permite editar campos, regenerar nombres, aplicar cambios y administrar perfiles de configuracion.

Caracteristicas Clave

• Tres pestañas: Gestionar (revisar y aplicar), Reglas (definir campos de nomenclatura), Catálogos (listas de codigo/descripcion de apoyo).
• Reglas de nomenclatura: Los campos pueden ser de tipo Catalogo, Fijo, Auto o Libre, con separador, caracteres permitidos/prohibidos, longitud maxima y una expresion regular opcional para el nombre completo.
• Anulaciones por categoria: Use una regla general para todo un grupo de alcance, o anulela por categoria especifica.
• Revision de cumplimiento: La tabla de Gestionar marca cada elemento como Conforme, Parcial o No conforme, con busqueda y filtros de "Solo activos" / "No cumplen".
• Edicion por lote: Edite campos compartidos (Disciplina, Uso, Subtipo, etc.) en varias filas a la vez, y luego regenere o auto-complete los nombres propuestos.
• Ida y vuelta con Excel: Exporte la pestaña actual a Excel, edite sin conexion e importe los cambios de regreso.
• Perfiles: Guarde, guarde como y restaure configuraciones completas de reglas/catalogos.

Requisitos

• Aplica a categorias de Revit cuyo nombre pueda editarse (vistas, planos, tablas, plantillas de vista, familias, tipos, materiales, patrones/estilos de linea, tipos de texto, etiquetas, filtros y similares).

Procedimiento de Uso

1. Abra BimSyntax desde el panel Model en la cinta Frata (el nombre del panel no esta traducido y aparece en ingles).
2. En la pestaña Reglas, elija una categoria o grupo de alcance y defina los campos de nomenclatura (o active Use category-specific rule para anular la regla general en esa categoria — de lo contrario se aplica la regla general).
3. Si algun campo usa el tipo Catalogo, vaya a la pestaña Catálogos y complete los codigos/descripciones que debe ofrecer.

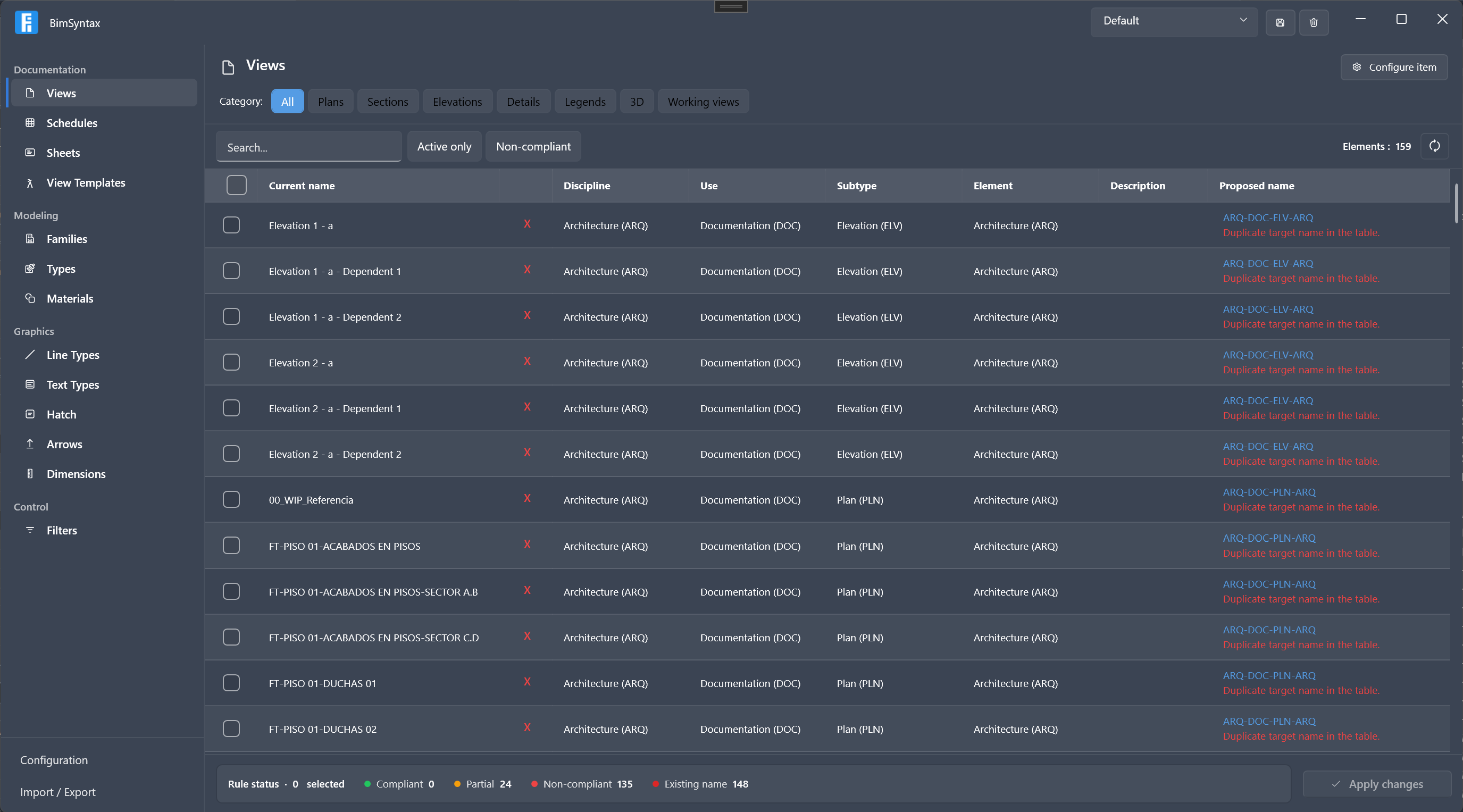

4. En la pestaña Gestionar, elija una Categoría y un Alcance (Solo categoría actual o Todo el grupo). La tabla se carga con las columnas Nombre actual, Estado y Nombre propuesto.
5. Use Buscar y los filtros Solo activos / No cumplen para acotar la tabla, y Editar selección para ediciones por lote en varias filas.
6. Presione Regenerar nombres (o Auto completar) para actualizar los nombres propuestos, seleccione las filas que desea cambiar y presione Aplicar cambios.
7. Opcionalmente use Exportar a Excel / Importar desde Excel para editar un lote grande sin conexion, o Eliminar elementos seleccionados para eliminarlos directamente (pide confirmacion y no se puede deshacer).
8. Guarde las reglas/catalogos actuales como perfil si planea reutilizar esta configuracion.

Recomendaciones

• Los nombres que colisionarian con un elemento existente o con otro nombre propuesto en la misma tabla se marcan antes de aplicar — resuelva esos conflictos primero.
• Use una regla especifica por categoria solo cuando una categoria realmente necesite campos distintos a la regla general; de lo contrario mantengala en la regla general para que los cambios futuros queden centralizados.
• Para lotes grandes de renombrado, exporte a Excel, edite alli e importe de vuelta en lugar de editar cientos de filas en la tabla.

Preguntas Frecuentes

Me aparece el mensaje "Selecciona al menos un elemento antes de aplicar cambios." ¿Por que? Presiono Aplicar cambios sin marcar ninguna fila en la tabla. Seleccione al menos un elemento primero.

Me aparece el mensaje "No se aplicó ningún cambio. Revisa conflictos, nombres propuestos o la selección." ¿Por que? Ninguna de las filas seleccionadas tenia un nombre propuesto distinto, o todas estaban bloqueadas por un conflicto de nomenclatura (nombre duplicado o existente). Revise la columna Estado de las filas marcadas.

¿Cual es la diferencia entre la regla general y una regla especifica por categoria? La regla general aplica por defecto a todas las categorias de un grupo de alcance. Una regla especifica por categoria es una anulacion local solo para esa categoria — la herramienta muestra un aviso indicando que los cambios alli crean una anulacion local en lugar de editar la regla compartida.

¿Eliminar elementos desde la pestaña Gestionar es reversible? No de forma especial — se pide confirmacion antes, pero una vez confirmada, la eliminacion es una eliminacion de elemento normal de Revit y sigue las reglas estandar de Deshacer como cualquier otra eliminacion, no una red de seguridad propia de BimSyntax.
